Conector VHDCI SCSI
conector VHDCIeste un conector SCSI de înaltă densitate, aparține conectorului SCSI-5, este abrevierea „Very High Density Cable Interconnection”. Proiectat în principal pentru a oferi transmisie de date de mare viteză și conexiune stabilă a semnalului între dispozitivele SCSI și computer. Vorbim în mod obișnuit despre conectorul VHDCI este un conector VHDCI cu 68 pini, care este potrivit pentru diverse dispozitive electronice, cum ar fi plăcile grafice, canale SCSI etc., oferind o lățime de bandă de 640 MB pe secundă, asigurând o transmisie eficientă a datelor.
Principalele caracteristici ale conectorului VHDCI includ designul stivei de înaltă densitate, care asigură transmisie stabilă a semnalului și transmisie de date de mare viteză. Structura sa include interfața de contact, acoperirea contactului, componenta elastică de contact și corp din plastic conector, care realizează conexiunea și transmiterea semnalului între fire, cabluri, plăci de circuite imprimate și componente electronice. Conectorul VHDCI are, de asemenea, caracteristicile de rezistență la temperaturi ridicate și rezistență la coroziune, asigurând o funcționare stabilă în diverse medii de aplicare.
Conectorii VHDCI sunt utilizați pe scară largă în scenarii care necesită transmisie de date de mare viteză și conexiuni stabile de semnal. De exemplu, pe placa grafică a unui computer, conectorul VHDCI oferă lățimea de bandă și suportul necesar pentru a asigura o procesare grafică lină și eficientă. În plus, canalele SCSI folosesc și conectori VHDCI pentru a realiza transmisia de date de mare viteză.
De obicei credem că conectorul VHDCI este un conector VHDCI cu 68 de pini, adică0. Conector SCSI cu pas de 80 mm, nuConector SCSI cu pas de 1,27 mm, și familiarizat cu dimensiunile conectorului VHDCI de 68 de poziții și pinout al conectorului VHDCI de 68P. Iată un desen standard al conectorului VHDCI cu 68 de pini.
De fapt, pe lângă conectorul VHDCI cu 68 de pini, există multe tipuri de conector VHDCI pe piață, le putem distinge cu ușurință de pinii conectorului, dimensiunea pasului conectorului și funcțiile conectorului.
Din Pini de conector VHDCI, are mai multe tipuri
Conector VHDCI cu 14 pini:Denumit și conector SDR cu 14 pini sau conector HDR cu 14 pini, utilizat în mod obișnuit pe dispozitivele cu camere industriale.
Conector VHDCI cu 26 de pini:Denumit și conector HDR 26 pini sau conector SDR 26 pini. Are un conector SDR cu 26 pini cu pas de 0,80mm, care este folosit în mod obișnuit pe camerele industriale. Un alt tip este conectorul SDR cu 26 pini cu pas de 1,0 mm, care este de obicei dat în judecată pe dispozitivele Cisco.
Conector VHDCI cu 28 de pini:Denumit și conector 0.80mm pitch HD-VI 28P, folosit în mod obișnuit pe camera Huawei.
Conector VHDCI cu 36 de pini:Denumit și conector HDR cu 36 de pini, folosit în mod obișnuit pe Servo, Router.
Conector VHDCI cu 50 de pini:numit și conector HDRA cu 50 de pini, folosit în mod obișnuit pe notebook-urile personale și echipamentele periferice ale acestora.
Conector VHDCI cu 68 de pini:Denumit și conector 68-Pin SCSI-5, utilizat în mod obișnuit pe plăcile grafice și dispozitivele de stocare SCSI.
Conector VHDCI cu 100 de pini:Denumit și conector HDRA cu 100 de pini, utilizat în mod obișnuit pe modulul PMC cu o singură lățime, cardul PCI.
Din funcția VHDCI Connector, are două tipuri de conector

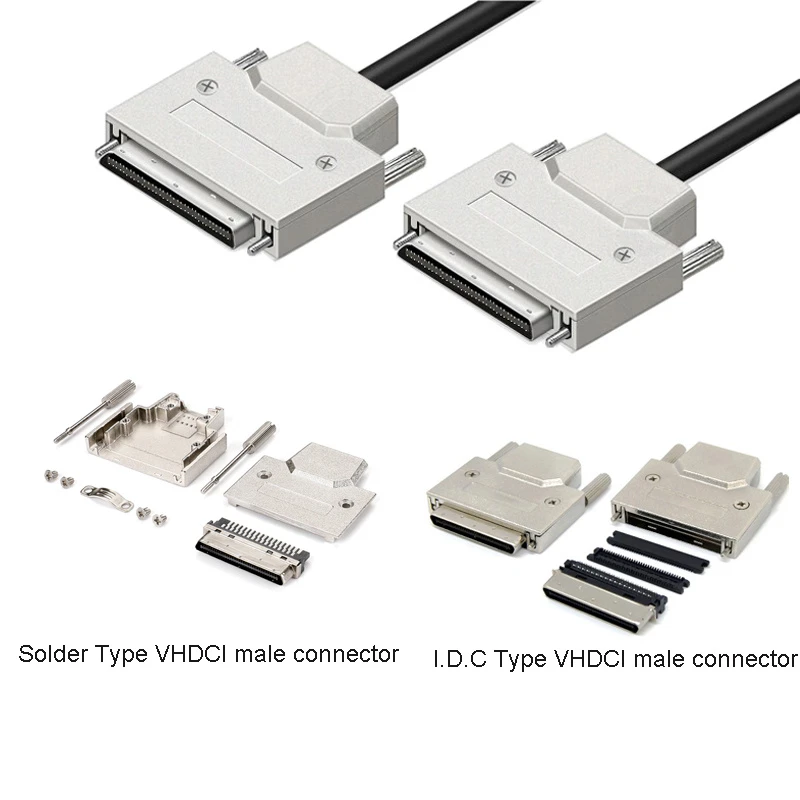

Conector cablu VHDCI: Acest tip de conector I/O VHDCI este utilizat pentru a realiza un ansamblu de cablu panglică VHDCI sau un cablu de legătură pentru camera industrială cu viziune artificială, de obicei conectat cu fir de cupru ecranat răsucit, apoi conectați camera industrială, placa terminală PCI Breakout și alte dispozitive SCSI. Acest tip de conector tip panglică VHDCI este blocat cu șuruburi, clema de blocare nu este acceptată. În mod obișnuit, este un conector masculin VHDCI cu 68 de pini, nici un conector mamă VHDCI pentru asamblarea cablului. Puteți alege conector tată VHDCI tip lipit sau conector tată tip IDC ca cerințe.
Conector placa VHDCI: Acest conector PCB VHDCI este utilizat de obicei pe placa dispozitivului și adaptorul VHDCI, apoi conectat cu ansamblul de cablu VHDCI aferent pentru a transfera date. Compatibil cu placa de blocare a blocurilor terminale, comenzi avansate de mișcare, comenzi de automatizare și placa servo. Are trei tipuri de conector: conector VHDCI de tip SMT, conector VHDCI tip clip și conector VHDCI cu montare în prize.
Din dimensiunea pasului conectorului VHDCI, are două tipuri de conector VHDCI
0. Conector panglică VHDCI cu pas de .80 mm: este o dimensiune tipică a conectorului VHDCI, are tipuri de conector VHDCI cu 14 pini, 26 pini, 28 pini, 36 pini, 50 pini, 68 pini, 100 pini. În ceea ce privește designul său de înaltă densitate, conectorul VHDCI de stivă ocupă un spațiu mai mic decât conectorul SCSI obișnuit, așa că are un conector VHDCI dublu. În special conectorul VHDCI cu 26 de pini, denumit și Conector SDR cu 26 de pini, utilizat pe scară largă pe camera industrială de viziune artificială. Compatibil cu stații de lucru, RAID, cameră de viziune artificială, servere de fișiere, echipamente de rețea.
Conector VHDCI cu pas de 1.0mm: Acest tip de conector VHDCI este utilizat pe unele dispozitive speciale, de obicei Pinii sunt de 26 de pini, 27 de pini și 37 de pini. Conectorul VHDCI cu 26 pini cu pas de 1.0mm este denumit și conector serial inteligent, utilizat pe dispozitivele Cisco. Pe dispozitivele Hirose se utilizează conectorul DH40-27S 1.{{1{0}}mm cu pas de 27 pini și conectorul DH{40-37S cu pas de 1.0mm cu 37 pini.
Avantajul conectorului VHDCI
Dimensiune mică: conectorul VHDCI are o dimensiune mai mică decât conectorul SCSI obișnuit cu 68 de pini și poate oferi mai multe opțiuni de conectare într-un spațiu limitat. De exemplu, o placă de înălțime 3U poate fi introdusă într-un total de 4 conectori pe două rânduri. Iată dimensiunile conectorului VHDCI VS dimensiunile conectorului MDR cu 68 de pini.
Densitate mare: în comparație cu conectorul SCSI68 pini, conectorul VHDCI oferă o densitate mai mare și poate oferi mai multe canale în același spațiu.
Eficient din punct de vedere al costurilor: costul conectorilor VHDCI este relativ scăzut decât cel al conectorului cu pini mari aferent și reduce semnificativ costul total al proiectului. De exemplu, trei VHDCI68 pot înlocui un LFH200 ca interfață a cardului de comutare matrice, economisind cel puțin 40% cost.
Aplicație largă: conectorii VHDCI sunt utilizați pe scară largă în diverse echipamente, cum ar fi module de achiziție de date, cabluri de comunicație serială etc.
Principalele aplicații ale conectorilor VHDCI
Sisteme de automatizare industrială
În sistemele de control al automatizării industriale, conectorii VHDCI pot fi utilizați pentru a conecta dispozitive cheie, cum ar fi PLC-uri (controlere logice programabile), servomotor, senzori etc. pentru a obține o transmisie de date de mare viteză și stabilă și transmiterea semnalului de control.
În sistemele de control al roboților, conectorii VHDCI pot suporta comunicații complexe între controlerele și actuatoarele roboților, asigurându-se că roboții pot efectua cu precizie diverse acțiuni predeterminate.
Dispozitive hardware pentru computer
Servere și centre de date:În serverele și centrele de date de ultimă generație, conectorii VHDCI sunt adesea folosiți pentru a conecta dispozitive de stocare, dispozitive de rețea și plăci de expansiune etc., oferind canale de transmisie a datelor de înaltă densitate pentru a satisface nevoile de procesare a datelor mari și de comunicare în rețea de mare viteză. .
Procesare grafică:În stațiile de lucru grafice și computerele de jocuri de înaltă performanță, conectorii VHDCI pot fi utilizați pentru a conecta plăci grafice de ultimă generație și alte dispozitive de procesare grafică pentru a obține o transmisie lină a imaginilor și videoclipurilor de înaltă rezoluție.
Echipamente de comunicare și de testare a datelor
Echipamente de transmisie a datelor:În echipamentele care necesită transmisie de date de mare viteză, cum ar fi plăcile de captură video de înaltă definiție, plăcile de interfață audio etc., conectorii VHDCI pot oferi canale de transmisie de date stabile și fiabile.
Echipamente de testare si masurare:În domeniul testării și măsurării, conectorii VHDCI pot fi utilizați pentru a conecta carduri de achiziție de date, osciloscoape și alte echipamente pentru a obține achiziția și analiza de înaltă precizie a semnalului.
Alte aplicații high-end
Stații de lucru și servere de ultimă generație:Conectorii VHDCI sunt utilizați pe scară largă în stațiile de lucru și serverele de vârf, în special în scenariile care necesită interfețe de înaltă densitate și transmisie de date de mare viteză.
Sisteme încorporate:În sistemele încorporate, conectorii VHDCI pot fi utilizați pentru a conecta diverse periferice și module de expansiune pentru a îmbunătăți scalabilitatea și flexibilitatea sistemului.
